江蘇林森玻璃鋼的流程精細(xì)，但是制作起來(lái)還是很復(fù)雜的，想做出光滑，無(wú)氣泡，上成的玻璃鋼制品還是需要手藝的。可不要隨意模仿哦。

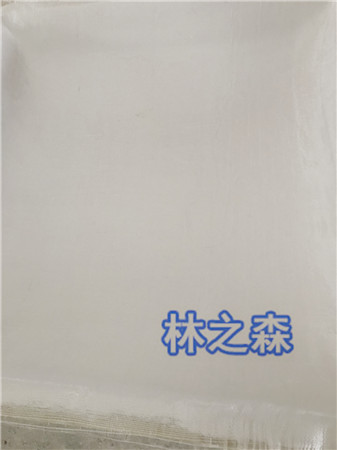

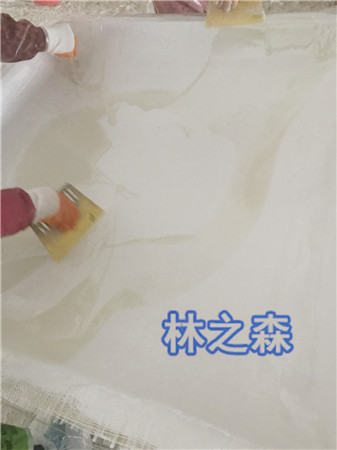

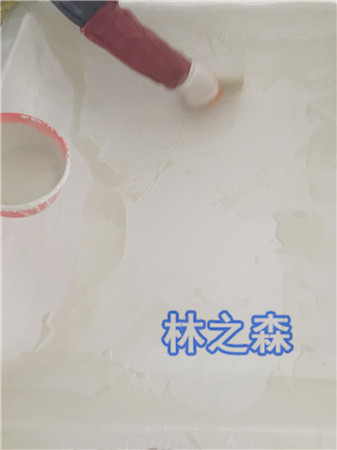

準(zhǔn)備好所有的原材料，用濕軟布將模具表面清潔干凈，不得有污垢，灰塵等，然后用干軟布將其擦干按圖紙要求及工藝要求裁剪氈和布，每層氈（布）必須作稱(chēng)重記錄（或尺寸記錄），裁剪玻璃布時(shí)兩邊的織邊應(yīng)剪去。

首先：外觀要求：涂層光滑平整、光色均勻、分色清晰，不允許有流疤、集結(jié)的沙粒、皺皮、漏漆缺陷，漆膜豐滿(mǎn)光亮。

其次：膠衣噴涂

噴涂環(huán)境：涂料的最佳噴涂溫度為15℃-25℃，最佳濕度為55%-75%

膠衣固化：膠衣噴涂之后不能立即進(jìn)入恒溫房烘干，防止膠衣表面出現(xiàn)“痱子”等缺陷需要固化以消除皺皮等現(xiàn)象

一般來(lái)說(shuō)制品固化分硬化和熟化兩個(gè)階段：從凝膠到三角化一般要24h ，此時(shí)固化度達(dá)50%～70% （巴柯?tīng)栍残远葹?/span> 15），加熱可促進(jìn)熟化過(guò)程，對(duì)聚酯玻璃鋼， 80℃加熱3h，對(duì)環(huán)氧玻璃鋼，后固化溫度可控制在 150℃以?xún)?nèi)。加熱固化方法很多，中小型制品可在固化爐內(nèi)加熱固化，大型制品可采用模內(nèi)加熱或紅外線(xiàn)加熱

三、脫模和修整

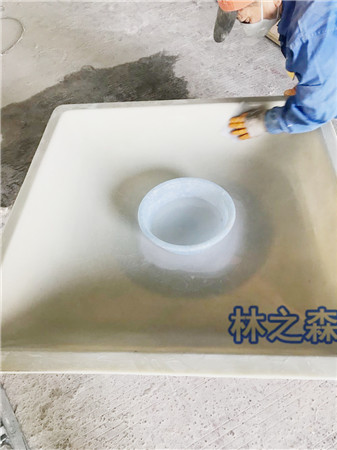

脫模 脫模要保證制品不受損傷。

脫模方法有如下幾種：

①頂出脫模 ②壓力脫模 ③大型制品

④復(fù)雜制品可采用手工脫模方法 先在模具上糊制二三層玻璃鋼，待其固化后從模具上剝離，然后再放在模具上繼續(xù)糊制到設(shè)計(jì)厚度，固化后很容易從模具上脫下來(lái)。

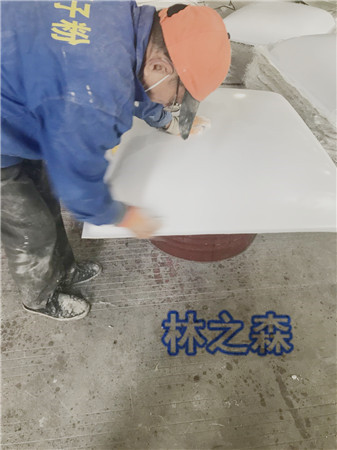

最后：手糊玻璃鋼制品的修整  修整分兩種：一種是尺寸修整，另一種缺陷修補(bǔ)。

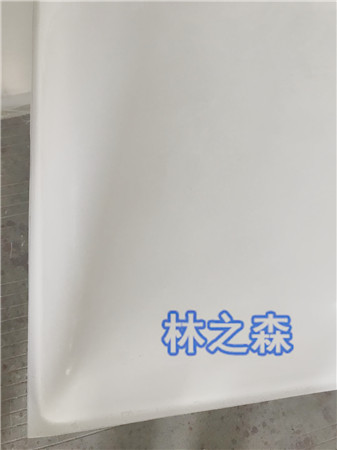

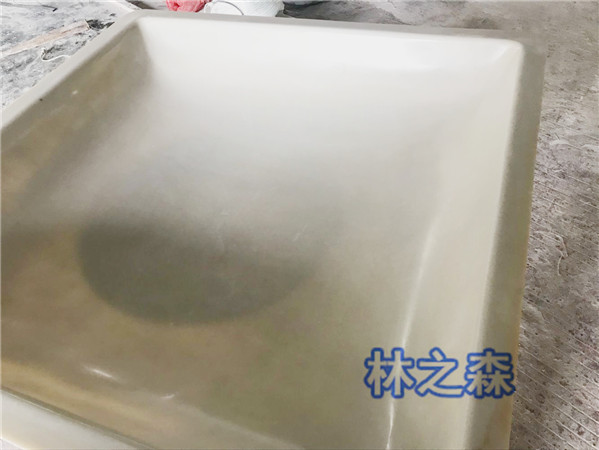

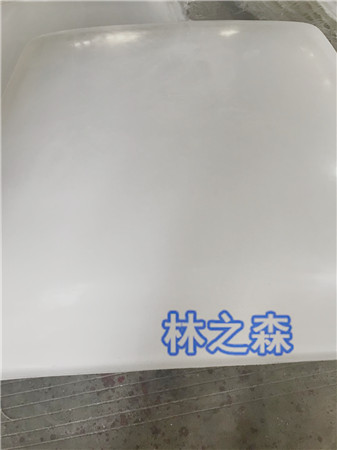

給大家看最終成品哦，光滑、無(wú)氣泡，還“無(wú)堅(jiān)不摧”
